Фрезерный обрабатывающий центр IRONMAC IMV-10.55

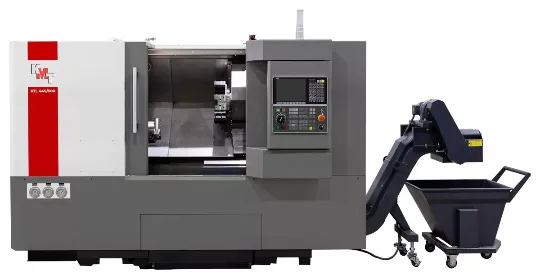

Токарные станки с наклонной станиной KMT KTL44Н/500 предназначены для комплексной обработки стандартных и сложных по конфигурации деталей типа тел вращения (валов, осей, фланцев) методом *точения.

Токарная обработка выполняется за счет сочетания двух основных движений:

вращения заготовки, закрепленной в патроне;
движения подачи, которое совершает инструмент при обработке деталей до заданных параметров размера, формы и качества поверхности.

В линейке токарных станков с наклонной станиной KMT KTL модели различаются по максимальному диаметру обработки над станиной и расстоянием между центрами. У модели KTL44Н/500 максимальный диаметр обработки — 440 мм, а РМЦ — 450 мм. Система ЧПУ от Fanuc (Япония).

Характеристики

Максимальный диаметр обработки, мм. - 440,
Максимальный диаметр точения над револьверной головкой, мм. - 260,
Максимальный диаметр точения над станиной, мм. - 300,
Максимальная длина обработки, мм. - 450,
Диаметр патрона, дюйм - 8,
Диаметр отверстия в шпинделе, мм. - 62,
Максимальный диаметр обрабатываемого прутка, мм. - 51,
Диаметр подшипника шпинделя, мм. - 100,
Угол наклона станины, град. - 45,
Перемещения по осям Х / Z, мм. - 165 / 500,
Быстрые перемещения по осям X / Z, м/мин. - 20 / 24,
Точность позиционирования, мкм. - ±4,
Повторяемость, мкм. - ±2,5,
Частота вращения шпинделя, об/мин. - 45 - 4500,
Скорость подачи, мм/мин. - 0-5000,
Мощность главного привода, кВт. - 11 / 15,
Торец шпинделя - А2-6,
Количество инструмента - 8,
Сечение инструмента - 25 х 25 мм. (40 мм отверстие в расточном блоке),
Время смены инструмента, сек. - 0,45 / 1,2,
Диаметр пиноли задней бабки, мм. - 80,
Конус пиноли задней бабки - Морзе 4,
Ход пиноли задней бабки, мм. - 130.

Область применения

Токарные обрабатывающие центры КМТ KTL44H/500 применяются во всех отраслях машиностроительной индустрии, в том числе в авиационно-космической, автомобильной и нефтегазовой промышленности для обработки труднообрабатываемых, высоколегированных, жаропрочных сталей и чугуна.
