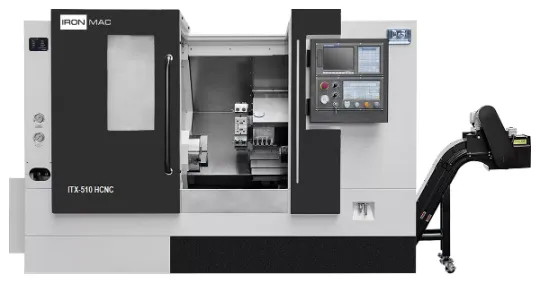

Токарный станок с наклонной станиной с ЧПУ
IRONMAC ITX-510

Токарные станки с наклонной станиной серии ITX-510 предназначены для комплексной обработки сложных по конфигурации деталей и стандартных деталей типа тел вращения: валов, осей, фланцев и других методом точения.

Токарная обработка выполняется за счет сочетания двух основных движений - вращение заготовки, закрепленной в патроне и движения подачи, совершаемого инструментом при обработке деталей до заданных параметров их размера, формы и качества поверхности.

На токарном станке ITX-510 возможно выполнение таких операций как:

Обработка наружных, внутренних цилиндрических и конических поверхностей;
Сверление, зенкерование, развёртывание отверстий;
Вытачивание на поверхности канавок разной конфигурации;
Нарезание наружной и внутренней резьбы.

Параметры обработки:

Макс. диаметр вращения, мм. - 500,
Макс. диаметр точения, мм. - 360,
Макс. длина точения, мм. - 650,
Макс. диаметр прутка, мм. - 74

Перемещения:

По оси X, мм. - 240,
По оси Z, мм. - 680
Шпиндель
Конус - A2-8,
Частота вращения шпинделя, об/мин. - 3000
Диаметр отверстия шпинделя, мм. - 86,
Размер патрона, дюйм - 10

Подача:

Ускоренная подача по оси X, м/мин. - 25,
Ускоренная подача по оси Z, м/мин. - 25

Инструментальная система:

Размер державки инструмента, мм. - 25,
Размер державки расточного резца, мм. - 40

Точность:

Точность позиционирования, мм. - 0,007 / 0,007,
Повторяемость, мм. - 0,003 / 0,003

Задняя бабка:

Перемещение задней бабки, мм. - 500,
Конус пиноли задней бабки - МТ5
Ход пиноли задней бабки, мм. - 80,
Диаметр пиноли задней бабки, мм. - 100

Двигатель:

Двигатель привода главного шпинделя, кВт. - 15 / 18,5,
Крутящий момент главного шпинделя, Нм. - 143

Револьверная головка:

Количество инструментов, шт. - 12

Общие характеристики:

Система ЧПУ - HCNC,
Угол наклона станины, град. - 45,
Тип направляющих - качения

Область применения

Фрезерные центры серии IMV широко используются в инструментальном производстве, производстве деталей штампов и пресс-форм, в авиационной и автомобильной и многих других отраслях промышленности.
