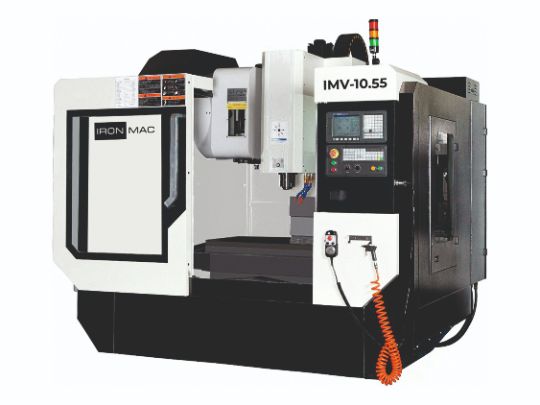

Фрезерный обрабатывающий центр IRONMAC IMV-10.55

Вертикальные фрезерные обрабатывающие центры IMV позволяют вести комплексную механическую обработку поверхностей заготовки различными способами:

фрезерование;
сверление;
расточка;
зенкерование;
развёртывание отверстий;
нарезка внутренних и наружных резьб и др. операции.

Все операции осуществляются за одну установку, что позволяет сократить производственный цикл, увеличить объём выпускаемой продукции и повысить рентабельность предприятия.

Фрезерный центр оснащён ЧПУ (числовым программным управлением), многоинструментальным магазином и устройством для автоматической смены инструмента.

Шпиндель:

Установка 4-ой оси - есть,
Конус шпинделя - BT40,
Частота вращения шпинделя, об/мин. - 10 000,
Расстояние от центра шпинделя до колонны, мм. - 610,
Расстояние от торца шпинделя до поверхности рабочего стола, мм. - 150-700,
Мощность двигателя шпинделя, кВт. - 15 / 22,5,
Крутящий момент, Нм. - 1,6 / 106,4,
Тип привода шпинделя - Ремень,
Мощность серво-двигателей по осям X / Y / Z, кВт. - 2,3 / 2,3 / 4,7,
Мощность помпы СОЖ, кВт. - 1,
Внешний диаметр шпинделя, мм. - 150

Общие характеристики:

Система ЧПУ - HCNC,
Размер стола, мм. - 1000 x 550,
T-образные пазы, мм. - 18 / 90 / 5,
Макс. нагрузка на стол, кг. - 500,
Перемещение по оси X, мм. - 800,
Перемещение по оси Y, мм. - 550,
Перемещение по оси Z, мм. - 550,
Тип направляющих X / Y / Z - Качения
Быстрые перемещения X / Y / Z, м/мин. - 30 / 30 / 24
Скорость подачи X / Y / Z, мм/мин. - 10 000,
Емкость магазина инструмента - 24,
Макс. вес инструмента, кг. - 8,
Макс. длина инструмента, мм. - 300,
Макс. диаметр инструмента (при полной загрузке ячеек), мм. - 78,
Время смены инструмента, с 1,55 - 5,
Точность позиционирования по осям X / Y / Z, мм. - ±0,005 / 300,
Повторяемость X / Y / Z, мм. - ±0,003 JIS,
Объем бака СОЖ, л. - 300,
Требуемое давление воздуха, МПa - 0,5 - 0,7.

Направляющие и ШВП:

Диаметр ШВП, мм. - 40 x 16,
Ширина направляющих X / Y / Z, мм. - 35 / 45 / 45.

Инструментальная система:

Макс. диаметр инструмента (без инструмента в соседних позициях), мм. - 120

Область применения

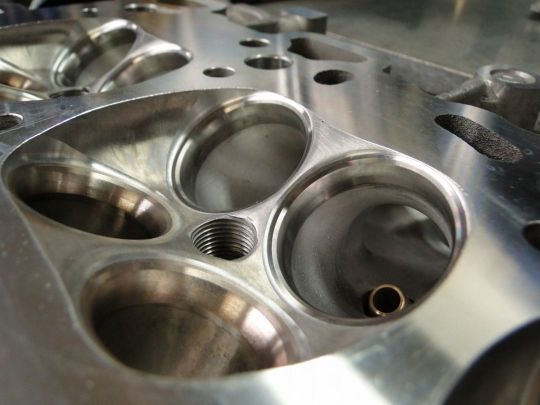

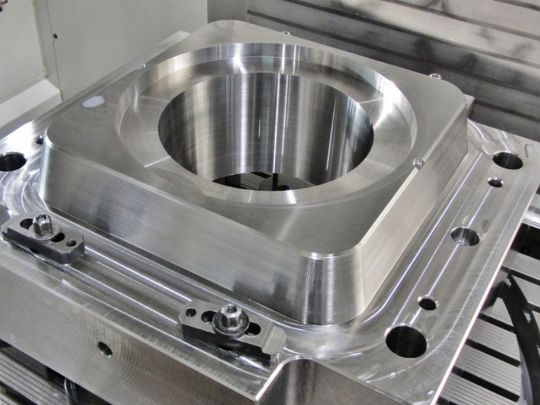

Фрезерные центры серии IMV широко используются в инструментальном производстве, производстве деталей штампов и пресс-форм, в авиационной и автомобильной и многих других отраслях промышленности.
